在傳統測量方式中，往往受限于被測物體體積及形狀，給測量工作帶來不少的困難，而無接觸式掃描測量方式則可以輕松克服這些難關，今天，小編帶你走進能源領域——使用FreeScan Trak 便攜式無線CMM測量解決方案測量熱交換器。
換熱器，又稱熱交換器，是用于能源轉換的一個工具，使熱量由溫度較高的流體傳遞給溫度較低的流體，使流體溫度達到流程規定的指標，以滿足工藝條件的需要。其在化工、石油、動力、食品及其它許多工業生產中占有重要地位。
對于換熱器加工廠而言，遇到動輒高2米，長5米的換熱器，較為常見?，F(xiàn)在，我們就來對比分析一下，使用傳統的人工測量和使用三維掃描測量這兩種方式，測量這個“大家伙”有什么不同之處。
傳統方式
人工皮尺測量，這里我們以換熱器的長度和平面直徑這兩項內容為例。

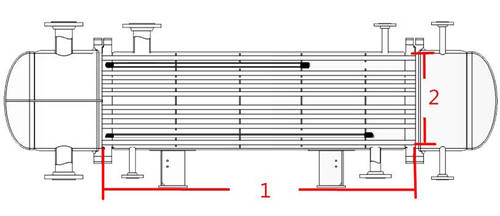

此圖僅做示意，不代表換熱器測量的全部內容，1為示意測量熱換器某部分長度，2為示意測量熱換器某一平面直徑。(該圖源于百度圖庫)
測量內容：只能測量一些基本的長度、直徑，類似曲面等部位，難以測量。
測量方式：一項一項進行測量，測量方式基本是通過兩個人配合，分別在兩端確定一個點，兩點確定一條直線，測出直線數值(某些測量時，需要爬高操作，具有安全風險)。
測量結果：人工操作，誤差較大，結果難以保證。
三維掃描測量方式
使用三維掃描儀進行換熱器的完整掃描，導入檢測軟件進行測量。
測量內容：掃描一次，獲取準確完整三維數據，各部位測量結果可以快速輸出。

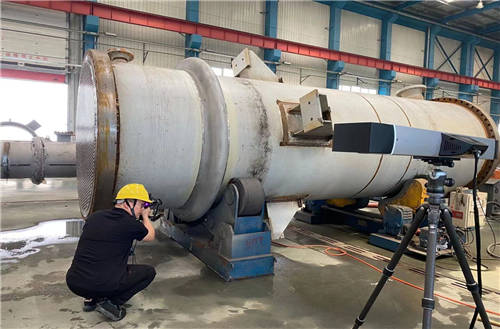

測量方式：通過操作FreeScan Trak的光學跟蹤儀，獲取換熱器完整三維數據(較高的部分，可以通過滾動熱換器，完整掃描換熱器整圈的數據即可，無需爬高)。
測量結果：計量級精度(最高可達0.03mm)，準確獲取數據，測量結果有保證。
- 數據截圖 -
- 檢測結果(部分) -

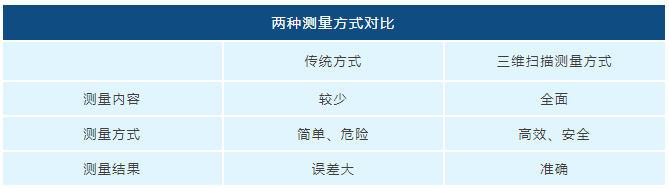

總體而言，通過高精度3D數字化的方式來進行換熱器的測量，數據更加準確，掃描一次即可獲得所需測量的各項數值(無需一項項分開測量)，且提高了生產檢測過程的安全性。
隨著高精度三維掃描技術的不斷發展，工業產品的“數字孿生”不斷普及，擁有完整的三維數據模型，能夠直觀地提升工業產品檢測的質量和效率，天遠三維也將不斷努力，使得高精度3D視覺檢測技術在更多工業領域內發揮良好作用?？傮w而言，通過高精度3D數字化的方式來進行換熱器的測量，數據更加準確，掃描一次即可獲得所需測量的各項數值(無需一項項分開測量)，且提高了生產檢測過程的安全性。
設備介紹

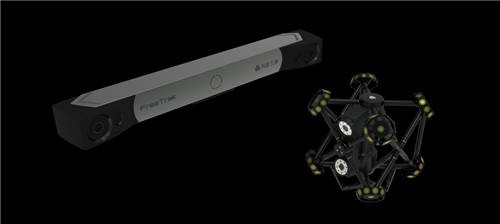

FreeScan Trak
FreeScan Trak便攜式無線CMM測量解決方案中，光學跟蹤儀能夠?qū)崟r跟蹤定位掃描頭的空間位置，一般情況下，掃描時無需貼點，幫助操作人員節省了大量時間，將掃描大中型樣件，獲取計量級別精度的三維數據過程變得輕松簡單。
